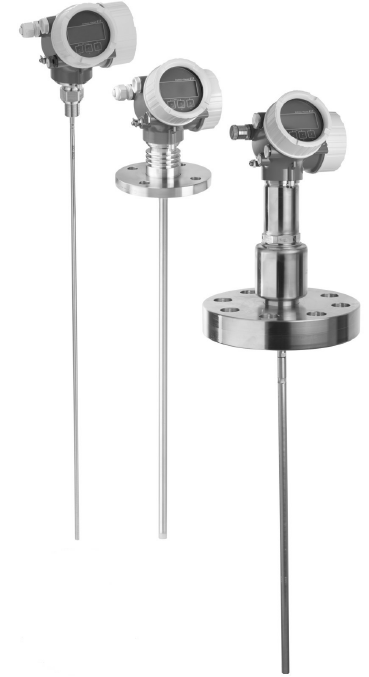

Guided Wave Radar

Features / Applications　　

PremiumEquipment

Rod probe, probe cable, coaxial probe

Built-in data storage unit, factory pre-calibrated, reliable measurements: volatility surface + foam surface, medium replacement

Interface Measurement　

Liquid - liquid clear interface

Simultaneous measurement of height and the total level interface

Power / Communications　

Two-wire (HART、PROFIBUS PA)

Four-wire (HART)

Measurement accuracy　　　

Rod probe：+/- 2 mm (0.08 in)

Rope probe (<= 15 m (49 ft))：+/- 2 mm (0.08 in)

Rope probe (> 15 m (49 ft))：+/- 10 mm (0.39 in)

Coaxial probe：+/- 5 mm (0.2 in)

Ambient temperature

-40 °C...+80 °C (-40 °F...+176 °F)

Process Temperature

-40 °C...+200 °C (-40 °F...+392 °F)

Process pressure (absolute pressure) / Maximum overpressure limit

Vacuum…40 bar (580 psi)

Main wetted parts　　　　　

Rod probe：

316L,Alloy CAlloys, ceramics

Rope probe：

316,316L,Alloy CAlloys, ceramics

Coaxial probe：

316L,Alloy CAlloys, ceramics,PFA

Process connection　　　　

Screw thread：

G3/4...G1 1/2

MNPT 3/4...MNPT1 1/2

Flange：

ASME 1 1/2"...8"、DN50...DN 200,JIS 10K

Sensor length　　

Rod probe：10 m (33 ft)

Rope probe：45 m (148 ft)

Coaxial probe：6 m (20 ft)

The maximum measuring distance　　　

Rod probe：10 m (33 ft)；min. DK>1.6

Rope probe：25 m...30 m (82ft...98 ft)；min. DK>1.6；

30m...45 m (98ft...148 ft)；min. DK>1.9

Coaxial probe：6 m (20 ft)；min DK>1.4

Export　　

4...20 mA HART

PROFIBUS PA

Foundation Fieldbus (FF)

Certificate / Certification　　　

ATEX, FM, CSA, CSA C/US, IECEx, NEPSI

WHGOverflow Protection

SIL

EN10204-3.1

Options　

Separate probe with 3 m (9 ft) cable

Airtight protection

Application limits　　　

Horizontal tank: use a coaxial probe

Corrosive liquid：FMP52

Interface measurement: It is recommended to use the coaxial system (coaxial probe, the bypass tube, waveguide)

An emulsion layer interface：FMP55
